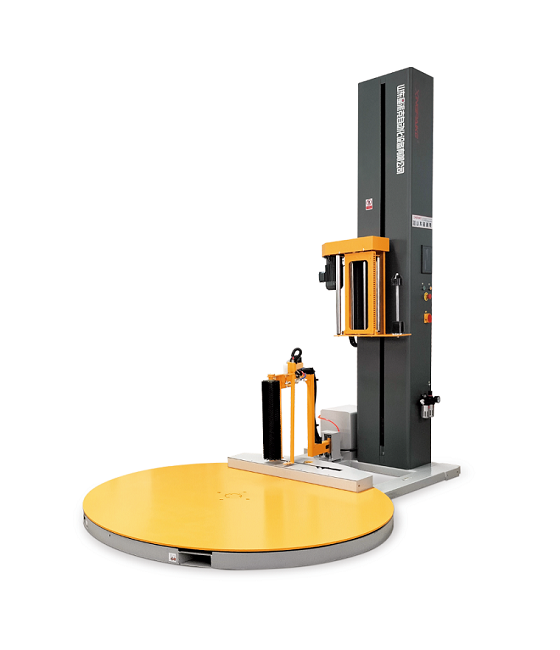

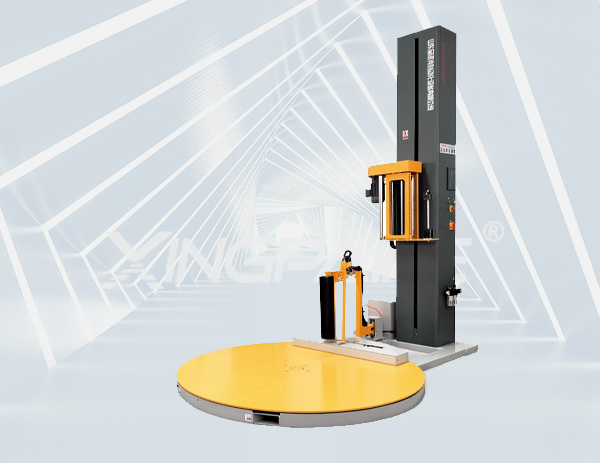

XAT300PPS全自動纏繞包裝機

該設備適合單一標準托盤更好，可以單機使用也可以配合AGV車、機器人碼垛機實現無人化操作

一、? 包裝原理

利用耐磨膠輥的差速比，將PE纏繞膜充分拉開后，均勻的纏包到轉動的托盤貨物上。包裝過程及包裝量等相應參數可自由設定，由各部分傳感器采集并返回?cái)?shù)據后，匯總到中央處理器（即PLC），由PLC對收到的數據處理后，協調、控制設備做出相應的動作。包裝全過程描述：設定好包裝層數、加固圈數（除非需要改變包裝的牢固度，一般參數設1次即可），貨物放到轉盤上，機器夾臂自動夾住膜頭，遙控啟動，機器開始轉動，機器轉動到一圈后夾臂打開，纏繞機按照既定參數運行完畢后，夾臂夾住膜，并斷膜，下貨，等待下托貨物包裝。

二、? 技術資料

1.技術參數

? 1.1）? 包裝范圍? 長1300mm、寬1100mm、高L型： 1800mm H型：2400mm

? 1.2） 包裝效率? 20-40托/小時

? 1.3） 轉盤尺寸? 直徑：1800mm? 高度：110mm

? 1.4） 轉盤承重? 2000kg（max）

? 1.5） 轉盤速度? 0-12rpm/分

? 1.6） 整機重量? 1000kg

? 1.7） 外形尺寸? L型：2545x1800x2280 H型：2545x1800x2800

? 1.8） 電機功率? 轉臺0.75kw,膜架0.4kw,立柱0.4kw

? 1.9） 電? ? 源? 單相220vAC/50Hz/20A

? 1.10）適用薄膜? 20-35μ預拉型機用纏繞膜。

2.控制系統

? 2.1） PLC可編程控制整機運行，纏繞層數及次數1-9層可調。

? 2.2） 頂部、底部纏繞層數可分別單獨設定。

? 2.3） 單獨的加強控制按鈕，可對局部進行任意位置加固。

? 2.4） 人性化國際通用的面板圖標，操作更方便簡單。

? 2.5） 光電開關自動感測貨物的高度，越頂時間1-9秒可設定 。

? 2.6） 手動/自動切換、復位按鈕，保障設備不會誤動作，影響設備性能；保護操作人員安全。

2.7） 機械及光電切換功能，自由方便操控設備，做到雙保險，保證設備小故障的情況下，機器不停止工作。? ? ?

2.8）自動上下膜機構，實現同卷薄膜只需放貨和啟動，不需栓膜，省時省力，效率更高。帶有可以選配遙控裝置，方便操作。

2.9）自動上斷膜機構? ? 氣動控制，自動上膜、斷膜、撫膜。?

3.轉盤驅動

? 3.1） 星型布置耐磨全新尼龍托輪支撐，低噪聲運行。

? 3.2） 轉盤變頻調速，緩起緩?fù)Ｗ詣?dòng)復位。

? 3.3） 操作面板單獨的原點復位按鈕。

4.薄膜系統

? 4.1） 出膜機構為自由擺臂，感應靈敏，動力預拉伸自動供膜（拉伸比300%），出膜方便一拉即可；節省2/3耗材。

? 4.2） 開門膜架（換膜安全保護）膜架夾膜機構上膜安全、快捷 （膜架導向輥采用無縫鋼管精加工而成，耐磨持久；變頻預拉膠輥采用自動調心軸承，無噪音，運行穩定可靠）。

? 4.3） 采用鏈條結構，膜架上升、下降速度分別可調，送膜速度可調。

（山東星派克公司：立柱采用冷軋鋼板，厚度完全符合國家標準，堅固耐用。導軌采用山東星派克公司先進技術，U型導軌；具有雙向定位、噪音小，膜架上升下降平穩性可靠耐用，特別針對超高貨物的包裝。）

五、機器優點：

1、該機器的好處，不需要人為啟動設備，每年節約人力成本2-3萬。

2、操作比有源按鈕簡單，包裝工人只負責上下貨既可以，不必靠近設備啟動包裝程序。

5、無膜，斷膜機器自動保護，提示換膜。
