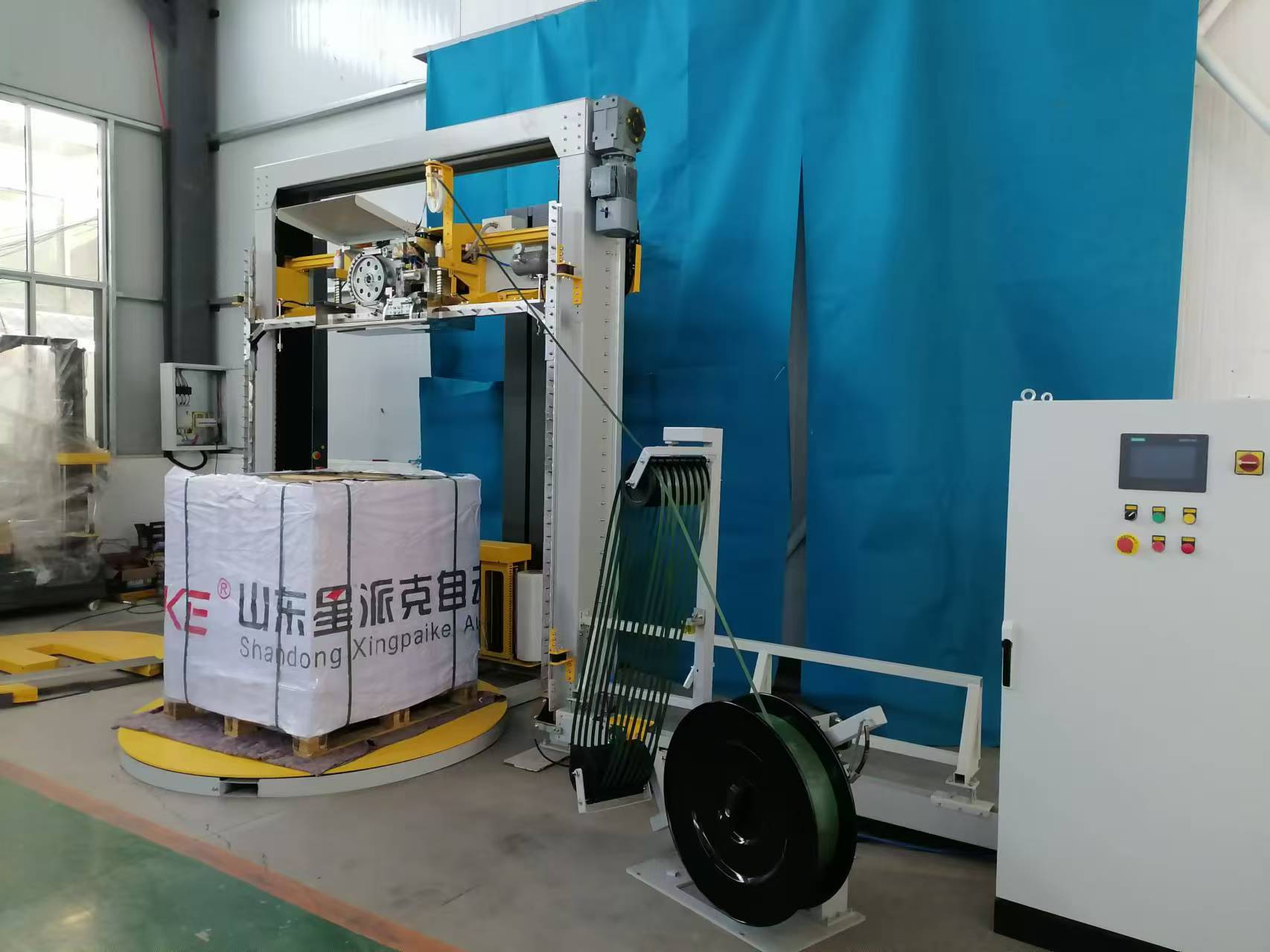

全自動纏繞穿劍打包機

山東星派克自動化設備有限公司全力開發碼垛之后的捆扎及纏繞設備,但是也不斷推出單機版的全自動型設備。

這款設備的設計初中就是為了讓現在的兩款設備做了一個簡單的結合。設備組合起來后可以單獨完成全自動纏繞包裝貨物的需求,也可以獨立完成貨物的井字型單獨打包的需求,如果客戶有必要,也可以完成纏繞打包組合的需求;根據客戶場景,還可以選配加壓纏繞打包的功能。該設備是一臺中和性能兼容性較好的一款機器,一機多用,靈活方便。

現在聯系 電話
產品詳情

全自動穿劍打包機

機器參數

1工作高度:150mm

2、耗材規格:1608PET

3工作節拍:約20

4、規格尺寸:見上

5、電源:380v ?3ph ?50Hz 1.5kva(三線1地,不需中性線)

6捆緊力:5-300KG(可調)

7、工作流程:收到貨物到位信號,自動穿劍,送帶,機頭自動靠近貨物,高頻摩擦完成打包,

機頭復位,劍自動收回。

9、儲帶方式:滑輪組

10自動檢測功能:送帶檢測,原位檢測,各限位檢測,操作提示,參數設置,均顯示在觸摸屏上,以利工作人員使用,另為方便維護人員,主要傳感器會自動檢測,通過觸摸屏提示,并指示地址碼。

配置

1,機芯:xingpaike

2PLC西門子

3,繼電器:施耐德/OMRON

4,接觸器:施耐德

5變頻器:西門子

6,按鈕,開關:施耐德

7,穿箭電機:臺力(配變頻器)

8升降移動電機:賽樂(調速)

9,機芯電機:匯川

10,軸承:哈爾濱

11,刀組合:xingpaike

12,摩擦

13,傳感器:NUX ?OMRON ?AUTONICS

14人機:西門子

全自動托盤纏繞機

技術參數

?棧板尺寸 1000-1200mmx1000-1200mm

?包裝高度? 600-1700mm
?包裝效率? 20-30/小時
?轉盤尺寸?直徑:1650mm/ 1800mm?高度:100mm
?轉盤承重? 2000kgmax?????????????????????????????????????

?轉盤速度? 0-12rpm/
?整機重量? 850kg
?電機功率?轉臺0.75kw,立柱0.37kw,膜架0.37kw
??????單相220vAC/50Hz

主要性能

?昆侖通態觸摸屏設定程序運行參數,

?人性化的面板圖標,操作更方便簡單

?PLC可編程控制整機運行,纏繞層數及次數1~9圈可調

?可計數功能。

?光電自動感測貨物的高度?????
?星型布置耐磨托輪支撐,低噪聲運行????????????????????????????????????????
?轉盤變頻調速,緩起緩?fù)W詣訌?fù)位

?預拉伸機構(拉伸比300%),出膜方便一拉即可

?采用雙鏈條結構,膜架上升、下降速度可調

?設備前后叉車槽人性化結構,方便設備移機搬運。

?主要元器件:

編號

名稱

品牌

01

可編程控制器PLC

昆侖通態

02

文本顯示器Text Panel

臺達DELTA

04

變頻器Frequency converter

眾辰

04

行程開關Trip switch

正泰GHNT

05

接近開關Proximity switch

歐姆龍OMRON

06

光電開關Photoelectric switch

邦納

07

送膜電機The film feed motor

定制

08

轉盤電機Rotary motor

定制

? ? ? ?09

立柱減速電機Verticalreducer motor

定制

技術資料為通用資料,非標可以定做
